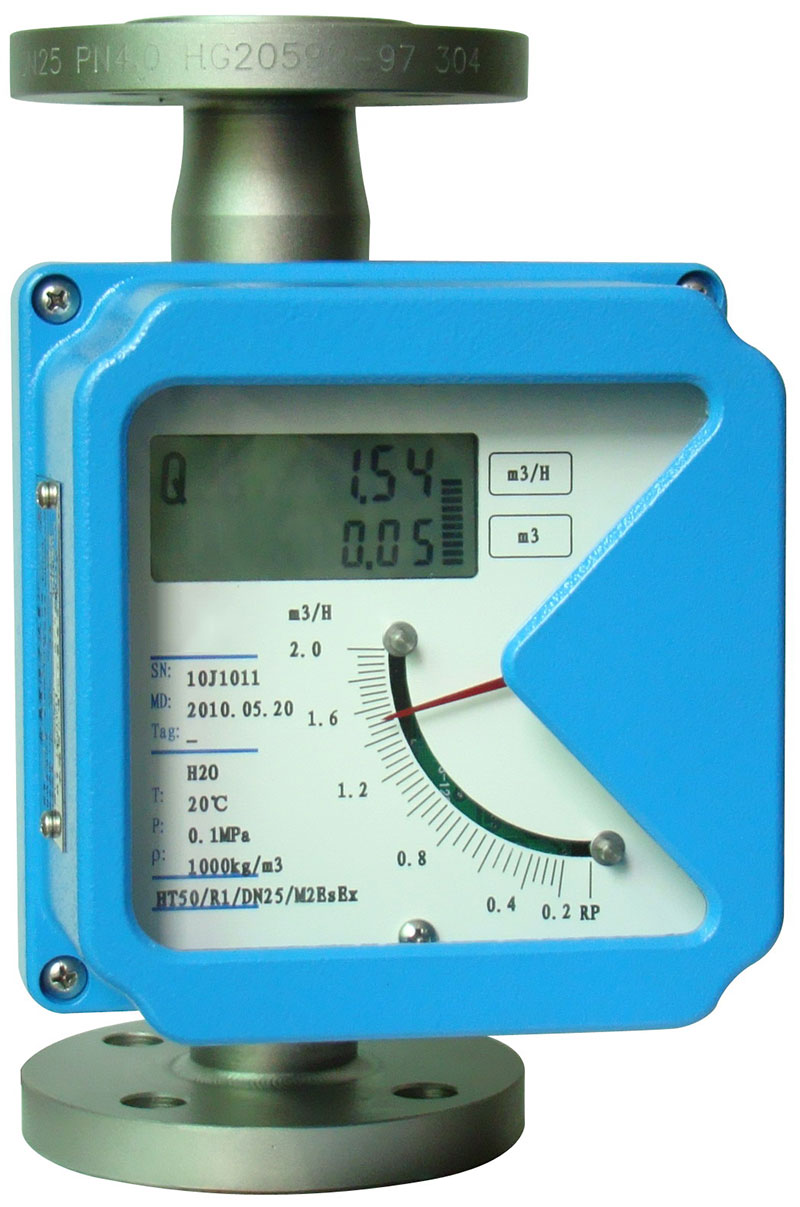

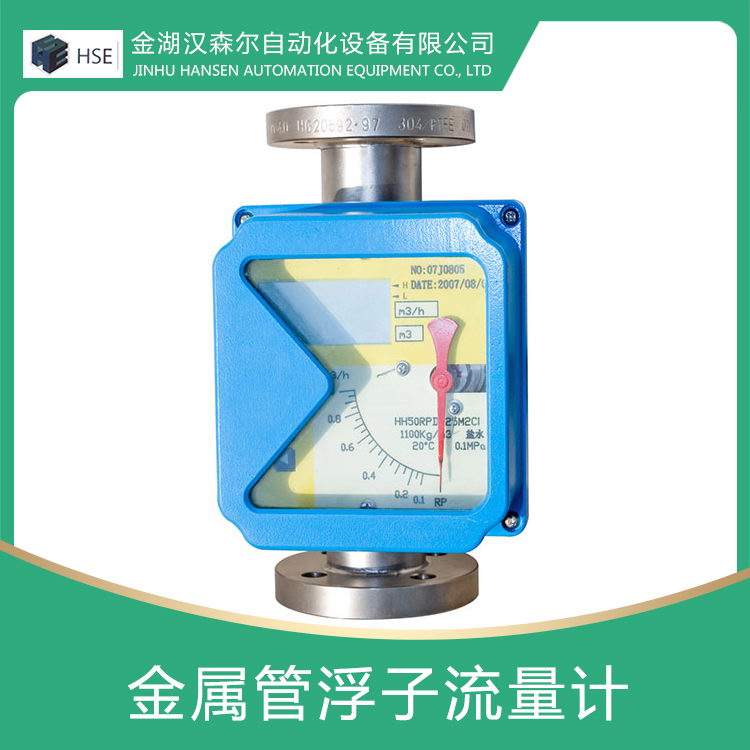

金屬管浮子流量計
產品概述
/ product introduction
HSF系列金屬管浮子流量計是一種基于浮子位置測量的變面積式流量儀表，它利用流體動力學及磁藕合原理，采用全金屬焊接堅固結構和帶HART@通訊協議的電氣轉換部件，可用于不同要求的液體、氣體和蒸汽的流量測量。
產品簡介
/ product introduction
????????HSF系列金屬管浮子流量計具有可選的多種觸液材質，適合大多流體介質；隔爆及本安型流量計可用于危險場所；垂直、底進側出、側進側出及水平安裝等多種安裝形式適于不同的現場工藝要求。另外，通過在指示器內安裝符合HART@通訊協議的HSF01 流量計板卡， 用戶就能夠通過 PC機或HART@通訊協議手操器，對流量計進行組態和管理、實時監測過程變量，不同形式的流量計可實現對所測流量的就地指示、遠傳輸出、限位報警及累積功能。精心設計的HSF 系列金屬管浮子流量計具有良好的精度和可靠性，使其在復雜、惡劣的環境及介質條件下實現對流量的測量與控制，多年來在石油、化工、化肥、能源、冶金、制藥、食品、水處理等領域得到廣泛應用。
產品特點
/ product characteristic ● 單軸靈敏指示?
● 非接觸磁藕合傳動
● 全金屬焊接堅固結構?
● 多種安裝方式可選
● 外形高度一致，均為250mm?
● 可用于易燃、易爆危險場合
● 金屬管浮子流量計適于高溫、高壓及強腐蝕性介質?
● 金屬管浮子流量計具有就地指示、電遠傳、限位報警和現場累積功能
● 金屬管浮子流量計工作可靠，維護量小，壽命長?
● 現場按鍵組態功能
● 4～20mA 輸出（兩線制），疊加HART@數字通訊協議
● 用戶可通過專用HART 調試軟件與PC 機串口連接，對儀表進行現場標定、組態
● 金屬管浮子流量計支持雙變量顯示，可任選瞬時流量、累積流量、百分比流量、輸出電流交替顯示
● 非接觸磁藕合傳動
● 全金屬焊接堅固結構?
● 多種安裝方式可選
● 外形高度一致，均為250mm?
● 可用于易燃、易爆危險場合
● 金屬管浮子流量計適于高溫、高壓及強腐蝕性介質?
● 金屬管浮子流量計具有就地指示、電遠傳、限位報警和現場累積功能
● 金屬管浮子流量計工作可靠，維護量小，壽命長?
● 現場按鍵組態功能
● 4～20mA 輸出（兩線制），疊加HART@數字通訊協議
● 用戶可通過專用HART 調試軟件與PC 機串口連接，對儀表進行現場標定、組態
● 金屬管浮子流量計支持雙變量顯示，可任選瞬時流量、累積流量、百分比流量、輸出電流交替顯示
技術參數
/ technical parameters
測量范圍：水（20℃）：16～150,000 l/h
空氣（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等級：標準型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作壓力：標準型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介質溫度：標準型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介質粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
環境溫度：就地指示型：－40℃～＋120℃
遠傳累積型：－40℃～＋80℃
連接法蘭：標準型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用戶指定的任意法蘭標準，如：HG、HGJ、GB、JB、SH 標準
保溫夾套：公稱壓力：PN1.6MPa；連接法蘭：DN15 PN4.0
供電電源：24VDC or 3.6V 高能鋰電池
防爆標志：本安型：iaⅡCT6
隔爆型：dⅡCT6
輸 出：4～20mADC，疊加HART@數字通信協議
電氣接口：M20×1.5 或1/2＂NPT
整體高度：250mm（垂直安裝型）
壓力損失：2.0～25 kPa (詳見流量表)
防護等級：IP65
空氣（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等級：標準型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作壓力：標準型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介質溫度：標準型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介質粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
環境溫度：就地指示型：－40℃～＋120℃
遠傳累積型：－40℃～＋80℃
連接法蘭：標準型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用戶指定的任意法蘭標準，如：HG、HGJ、GB、JB、SH 標準
保溫夾套：公稱壓力：PN1.6MPa；連接法蘭：DN15 PN4.0
供電電源：24VDC or 3.6V 高能鋰電池
防爆標志：本安型：iaⅡCT6
隔爆型：dⅡCT6
輸 出：4～20mADC，疊加HART@數字通信協議
電氣接口：M20×1.5 或1/2＂NPT
整體高度：250mm（垂直安裝型）
壓力損失：2.0～25 kPa (詳見流量表)
防護等級：IP65
產品選型
